产品详情
一、主要设备结构、性能概述
1，放料校平一体机
放料机校平一体机技术参数：
a,板料宽度：≤200 mm；材料厚度≤2.5mm；
b,料卷内径：φ508mm； 内径涨缩范围ф480-520 mm；
c,料卷最大外径:φ1200mm;承载重量：≤3T
2,结构特点：
a.放料架与校平机一体，不占空间，操作简单，采用变变径托料装置方便装料及缷料
b.整机采用整体钢构机体，具有结构坚固，运行平稳，占地少，省空间。
c.滚轮经热处理淬火HRC60度后，镀铬再研磨，耐用性强。
3,NCF300伺服送料机
a.功能：送料
b.结构特点：采用伺服电机驱动-3KW。多段式送料：可输入10组不同送料长度，每组提供999次冲压次数。液晶触摸显显示便于更改、设定各技术参数。自动感应启动系统与冲床联动（控制冲床的启动）。
冲孔结构: JF21-45冲床冲孔
4,冲压机：
a,采用钢板焊接机身，刚性好，外形美观。
B,冲模:待定
5,成型主机
a,机型：GY160型
b,成型道次：约20-22道（辊）根据产品的图纸要求定

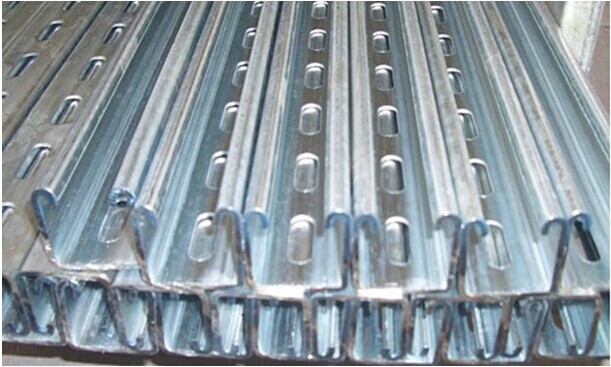

c,成型品种：C型材
d,成型机架:龙门式，齿轮箱传动。
e,轧辊模具材质：Gcr15，淬火处理，HRC58-62°
f,主传动电机： 22kw 伺服电机驱动(带制动功能)。
6,切断机
a.形式：液压切断机 / 无毛刺切断 （可选）
b.结构特点：切断机放在成型机后，由主机定长，切断长度可以自行设定。
出料台
c,结构：辊筒式，无动力
太阳能光伏支架生产线是江阴市博世杰科技有限公司的热销产品。
|
序号 |
项目 |
单位 |
参数 |
备注 |
|
|
1 |
适用原材料 |
类型 |
|
低碳钢、镀锌板等 |
|
|
板材强度 |
Map |
≥350 |
|
||
|
板材厚度 |
mm |
1.5~2.5 |
|
||
|
2 |
生产规格 |
mm |
见图 |
|
|
|
3 |
生产速度 |
m/min |
6~8 |
|
|
|
4 |
辊轮材料 |
|
GCr15淬火处理 |
|
|
|
5 |
驱动方式 |
|
齿轮箱 |
|
|
|
6 |
电机总功率 |
kw |
约40 |
|
|
|
7 |
电控系统 |
|
PLC变频控制 |
|
|
|
8 |
外形尺寸（长X宽X高） |
m |
35X4X3.9 |
|
|
